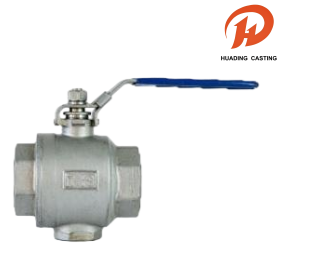

Zwee-Stéck banneschten Fuedem Verbindung Ball Krunn

Dës Zwee-Stéck Innere Fuedemverbindung Kugelventile weisen e robusten Investitiounsgoss Kierper an e blow-out-proof Stamm, fir Sécherheet an Haltbarkeet ze garantéieren. Designt fir Villsäitegkeet, entspriechen d'Ventile verschidde Fuedemnormen (NPT, BSPT, DIN 2999, ISO 228) an ënnerstëtzen d'ISO 5211 Direktmontage vun Aktuatoren. Mat engem Aarbechtsdrock vun 1000 PSI an Anhale vu strenge Testnormen wéi API 598, sinn dës Zwee-Stéck Inner Thread Connection Ball Valves fir High-Performance Uwendungen gebaut.

Schécken Ufro

Produkt beschreiwung

Numm: Zwee-Stéck Innere Fuedem Verbindung Kugelventile

Material: Folgend Dësch

MOQ: 100 Stéck

Package: Bannenverpackung vu verdickte Bubblesack a baussenzege Verpackung vu Kartong, Oder mierwäerteg Palettetransport

Versand: DHL, UPS, FedEx, LCL iwwer Mier etc.

Toleranz: Präzisioun CNC-Maschinn, Toleranz ± 0,01 mm

Inspektioun: Däitsch CMM voll Inspektioun, Null Defekt

OEM & ODM: OEM & ODM akzeptéiert, séier Probe maachen

Zäit: Strikt Qualitéitskontroll, op Zäit Liwwerung

Service: Breet Materialauswiel fir personaliséiert Deeler

Zwee-Stéck banneschten Fuedem Verbindung Ball Krunn

Dës Zwee-Stéck Innere Fuedemverbindung Kugelventile entspriechen de Pipethread Standards abegraff NPT, BSPT, DIN 2999, an ISO 228, a weisen en ISO 5211 Direktmontage Design fir Aktuatoren zesumme mat engem Sperrapparat. Bewäert fir en Aarbechtsdrock vun 1000 PSI (PN63) W.O.G, déi Zwee-Stéck Innerthread Connection Ball Valves gi rigoréis getest no API 598, GB/T 13927, an ISO 5208 Standards fir zouverlässeg Leeschtung an usprochsvollen Uwendungen ze garantéieren.

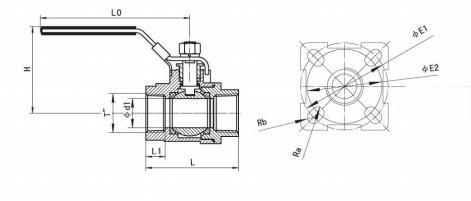

Kugelventil Technesch Charaktere an typesch Zeechnen

NOMINAL	PIPE	DIMENSIOUN
DIA. (mm)	THREAD	d 1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Ball Krunn Material Lëscht

PART NUMM	MATERIAL
Kierper	WCB CF8 CF8M
CAP	WCB CF8 CF8M
BALL	SS304 SS304 SS316
SEAT	PTFE
STEM	SS304 SS304 SS316
Drüs	SS304
VERPAKKING	PTFE
GASKET	PTFE
WASCHER	PTFE
NUT	SS304
SPRING WASHER	SS304
SCHLOSS	SS304
HANDEL	SS304
COVER	PLASTIK
